Ikhtisar Produk

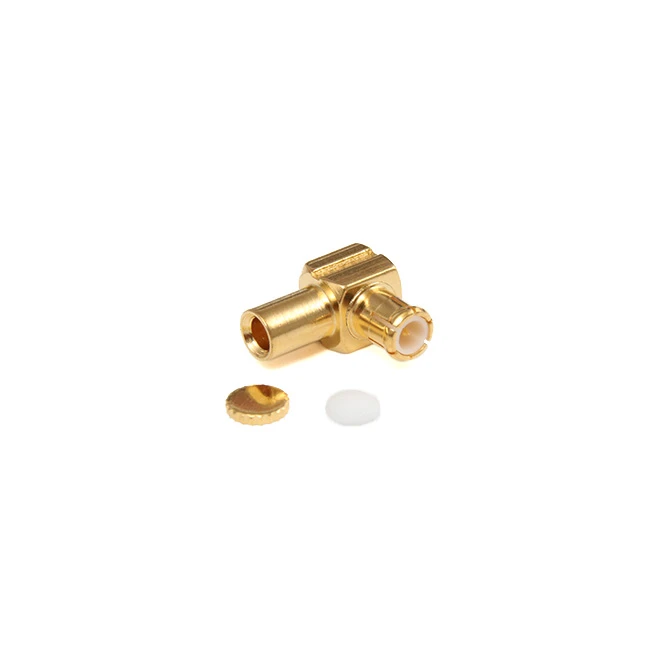

Model konektor agam MCX sudut beutôi nakeuh MCX -JWB2.Seri MCX nakeuh snap{2}}kunci kopling mikro{3}}konektor koaksial miniatur nyang jeuet geuoperasikan atimpedansi 50 ohm ngon 75 ohmt.Deungon ukuran ubit, kureung fict e geungui. alat komunikasi,pnc,gps,wlan,radio instrumen ngon alat listrek miniatur laen jih.Konektor MCX, khusus jih keu sambungan PCB, 30% leubeh ubeut ukuran jih nibak konektor SMB.
Parameter Teknis
Rentang Frekuensi
Konektor MCX biasajih na rentang frekuensi dari arus langsong (DC) sampoe 6 GHz, jeut keu cocok keu le aplikasi frekuensi tinggi-. Awak nyan jeuet jikirém ngon jiproses sinyal frekuensi tinggi-, jipeusapat keubutuhan sistem komunikasi nirkabel ngon alat RF.
Impedansi
Konektor MCX biasa jih na impedansi nominal 50 ohm, saban ngon le konektor RF laen jih. Meupeutheun pencocokan impedansi that peunteng keu meupeukureng refleksi sinyal ngon memaksimalkan kualitas transmisi sinyal.
Teugangan Tahan
Keumampuan tahan tegangan saboh konektor MCX meugantung bak desain ngon kualitas pembuatan jih. Biasa jih, konektor MCX jeuet tahan teugangan operasi 150V sampoe 335V, meugantung bak model ngon supplier.
Daya Tahan Meukawen/Hana Meukawen
Daya tahan meukawen/hana meukawen nibak saboh konektor MCX mengacu bak jumlah kali nyang jeuet dihubongkan ngon dipeuputoh. Biasa jih, konektor MCX geubri nilai keu 500 sampoe 1000 siklus kawen/hana kawen, tergantung bak kualitas ngon bahan nyang geungui.
Listrek
|
Impedansi |
50Ω |
|
Rentang Frekuensi |
0-3GHz |
|
VSWR |
<1.2 |
|
Teugangan buet |
250V |
|
Tahan Teugangan |
750V |
|
Perlawanan Kontak Pusat (mΩ) |
Kureung nibak atawa saban ngon 5 . |
|
Perlawanan Kontak Luwa (mΩ) |
Kureung nibak atawa saban ngon 2,5. |
|
Daya tahan |
500 boh siklus |
Bahan dan Peulapisan .
| MCX-JWB2. |
Bahan |
Peulapisan |
|
Badan |
Kuningan |
Au |
|
Konduktor pusat |
Peurunggu fosfor |
Au |
|
O-cincin |
karet silikon |
|
|
Peuisolasi |
PTFE |
Lingkungan
|
Kisaran suhu |
-55 derajat ~ +155 derajat |
|
Leumbab |
＜95％ |
|
Sira-Uji kabut |
5% larutan NaCl,Watee uji>48h |
Ltd nakeuh produsen profesional konektor agam MCX sudut beutoi, nyang geubri keu gata produk nyang cocok keu gata.
